석탄가스/액화

석탄(중질잔사유)가스화

가스화 복합발전기술(IGCC:Integrated Gasification Combined Cycle)은 석탄, 중질잔사유 등의 저급원료를 고온·고압의 가스화기에서 수증기와 함께 한정된 산소로 불완전연소 및 가스화시켜 일산화탄소와 수소가 주성분인 합성가스를 만들어 정제공정을 거친 후 가스터빈 및 증기터빈등을 구동하여 발전하는 신기술



석탄액화

고체 연료인 석탄을 휘발유 및 디젤유 등의 액체연료로 전환시키는 기술로 고온 고압의 상태에서 용매를 사용하여 전환시키는 직접액화 방식과, 석탄가스화 후 촉매상에서 액체연료로 전환시키는 간접액화 기술이 있음



특징 및 시스템 구성

태양광의 특징 및 시스템 구성도에 관련된 표로 단점과 장점으로 구성되어있다.단점장점



소요 면적이 넓은 대형 장치산업으로 시스템 비용이 고가이므로 초기 투자비용이 높음 복합설비로 전체 설비의 구성과 제어가 복잡하여 연계시스템의 최적화, 시스템 고효율화, 운영 안정화 및 저비용화가 요구

고효율 발전 SOx를 95%이상, NOx를 90% 이상 저감하는 환경친화기술 유지보수가 용이, 무인화 가능 다양한 저급연료(석탄, 중질잔사유, 폐기물 등)를 활용한 전기생산 가능, 화학플랜트 활용, 액화연료 생산 등 다양한 형태의 고부가가치의 에너지화

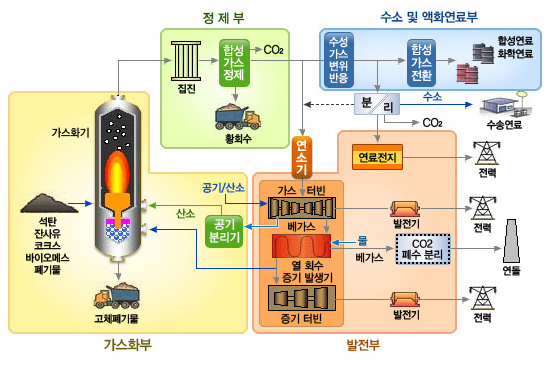

시스템 구성도

석탄이용기술은 가스화부, 가스정제부, 발전부 등 3가지 주요 Block과 활용 에너지의 다변화를 위해 추가되는 수소 및 액화연료부 등으로 구성됨





가스터빈 복합발전 시스템(IGCC)

정제된 가스를 사용 1차로 가스터빈을 돌려 발전하고, 배기 가스열을 이용하여 보일러로 증기를 발생시켜 증기터빈을 돌려 발전하는 방식



수소 및 액화연료 생산

연료전지의 원료로 사용할 수 있도록 합성가스로부터 수소를 분리하는 기술과 생성된 합성가스의 촉매 반응을 통해 액체연료인 합성석유를 생산하는 기술





출처: 한국에너지공단 신재생에너지센터
