지열에너지란
땅속의 온도는 사계절 내내 거의 변하지 않습니다.겨울에는 땅위보다 따뜻하고 여름에는 땅위보다 시원하죠 이러한 점을 이용해 여름에는 땅속으로부터 시원한 온도를 가져와 시원하게 해주고 겨울에는 따뜻한 온도를 가져와 따뜻하게 해 줄수 있습니다.
지열 개요
- 지열이란 지표면의 얕은 곳에서 부터 수 Km깊이에 뜨거운 물과 돌을 포함하고 있는 땅의 에너지를 말하며, 이를 냉·난방시스템으로 이용하여 여름철에는 실내의 높은 온도를 지중으로 겨울철에는 지중으로부터 열을 흡수하여 난방을 수행할 수 있다.

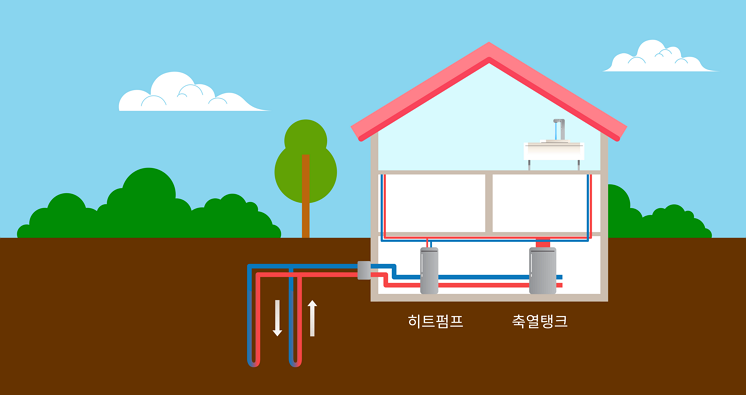

지열 시스템의 원리
지중열교환
- 땅속에 100M 이상을 천공하고 HDPE(고밀도 폴리에칠렌 파이프)를 삽입하여 파이프 내부에 유체를 삽입합니다. 그리고 펌프에 의해 순환시켜 땅속의 열과 열교환을 합니다. 이때 PE Pipe는 누설이나 부식 등의 문제가 없이 60년 이상의 수명을 보장 해야 합니다.
지중열교환기 작동유체 순환펌프
- 지열원 열펌프 설비 중 지중 열교환기 작동유체(물 또는 부동액)를 순환시키기 위한 순환펌프입니다.
열펌프 유닛
- 지중의 열을 실내로 흡수하거나 실내의 열을 지하로 방출하여 실내의 냉·난방온도를 일정하게 유지하는 지열시스템의 핵심장치입니다. 장치의 구성은 팽창밸브, 열교환기, 압축기, 4방 밸브 등으로 구성되어 있습니다.
지열컨트롤 판넬
- 지열시스템의 전체적인 운전 및 이상을 판단하고 처리하는 기능과 지열시스템의 실제 동작을 제어하는 기능을 합니다.
냉·온수 순환펌프
- 기계실 내에 설치되어 히트펌프에서 냉·온수를 저장탱크로(냉·온수탱크) 운반 합니다.
냉·온수 탱크
- 지열히트펌프에서 발생한 냉·온수를 저장하는 것으로 저장된 물은 펌프에 의해 실내기기로 순환되어 여름에는 냉방을 하고, 겨울에는 난방을 하게 됩니다.
