소수력발전

(1) 소수력 발전기술 원리

수력발전은 물의 유동 및 위치에너지를 이용하여 발전

(2) 소수력발전 대상

- 05년 이전에는 시설용량 10㎿이하를 소수력으로 규정하였으나, 신규 법(신에너지 및 재생에너지 개발 이용보급촉진법) 에서는 소수력을 포함한 수력 전체를 신재생에너지로 정의함

- 신·재생에너지 연구개발 및 보급 대상은 주로 소수력발전기를 대상으로 함

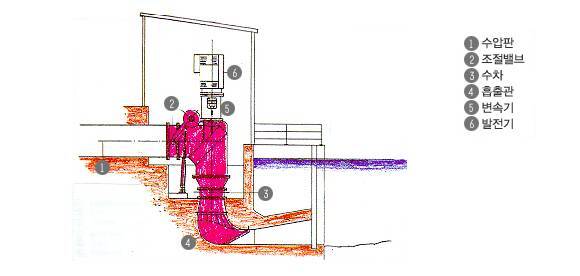

(3) 소수력 시스템 구성도



<에너지 관리 공단 신재생에너지 센터 수력 에너지 부분>

수압판과 수차,흡출관 부분으로 연결되는 곳에 조절 밸부가 있고 그 윗부분으로 연관되어 있는 구조에는 변속기와 발전기가 설치되어 있다. 수면 아래로는 수차와 흡출관 부분이 자리잡고 있다.

(4) 소수력발전시스템 개요

댐 취수구 수로 수압관로에서 수차발전기 제어시스템을 거쳐 변압기와 한전 계통선 을 통해 수요자에 이름

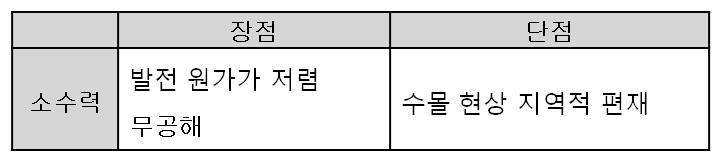

(5) 소수력에너지 장.단점

(6) 소수력발전시스템 구성
- 소수력의 가장 중요한 설비는 수차(turbine)이며, 설비별 특징은 다음과 같음

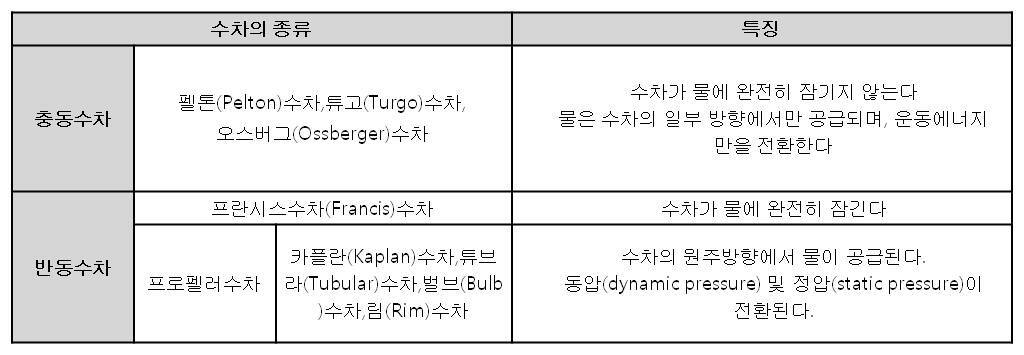

① 수차의 종류 및 특징

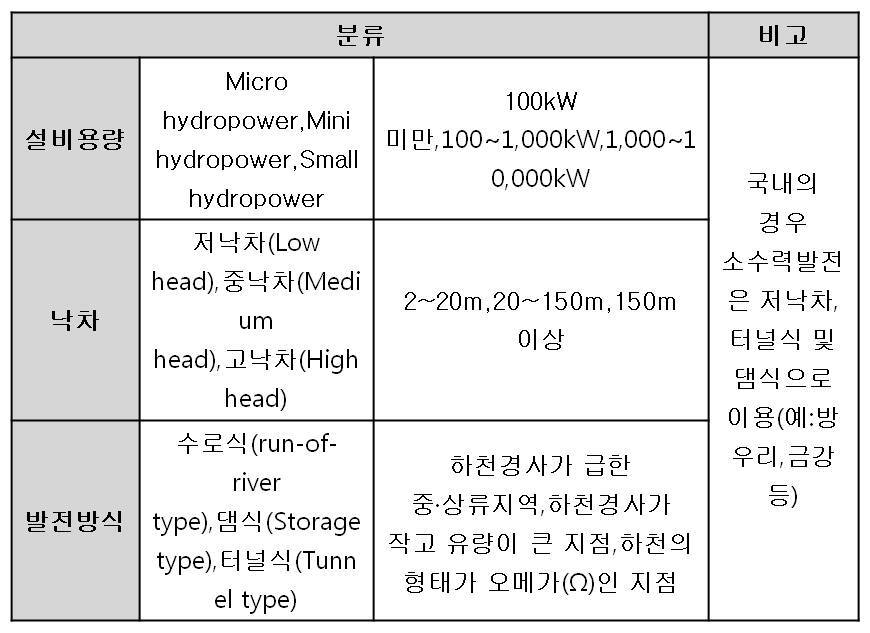

(7) 소수력발전의 분류
