지열에너지

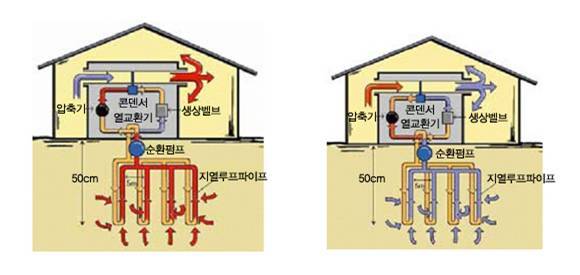

(1) 지열에너지기술 원리

• 지열에너지는 물, 지하수 및 지하의 열 등의 온도차를 이용하여 냉ㆍ난방에 활용하는 기술

• 태양열의 약 47%가 지표면을 통해 지하에 저장되며, 이렇게 태양열을 흡수한 땅속의 온도는 지형에 따라 다르지만 지표면 가까운 땅속의 온도는 개략 10℃∼20℃정도 유지해 열펌프를 이용하는 냉난방시스템에 이용

• 우리나라 일부 지역의 심부(지중 1 ~ 2 km) 지중온도는 80 ℃ 정도로서 직접 냉난방에 이용 가능

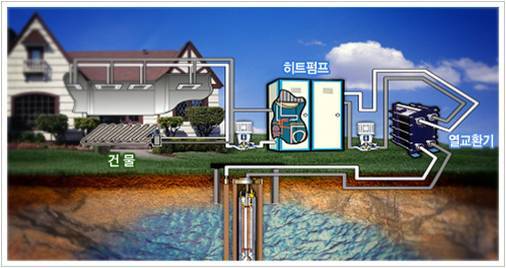

(2) 시스템 구성도

<에너지 관리 공단 신재생에너지 센터 지열 에너지 부분>

건축물의 내부에 설치된 배관은 건축물 외부의 히트펌프와 연결되어있고 이는, 지상에 설치된 열교환기를 통해 지하의 지열루프파이프와 연결됨.

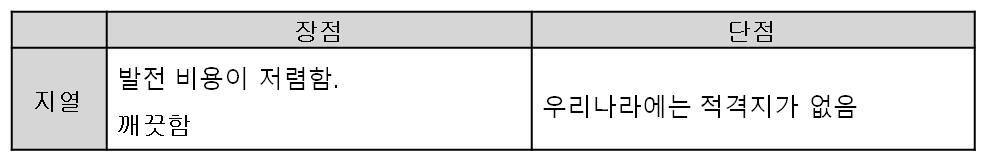

(3)지열에너지의 장.단점



(4) 지열기술 종류

<에너지 관리 공단 신재생에너지 센터 지열 에너지 부분>

- 지열시스템의 종류는 대표적으로 지열을 회수하는 파이프(열교환기) 회로구성에 따라 폐회로(Closed Loop)와 개방회로(Open Loop)로 구분됨.

- 폐회로시스템(폐쇄형)은 루프의 형태에 따라 수직, 수평루프시스템으로 구분되는데 수직으로 100~150m, 수평으로는 1.2~1.8m정도 깊이로 묻히게 되며 상대적으로 냉난방부하가 적은 곳에 쓰임

- 개방회로는 수원지, 호수, 강, 우물 등에서 공급받은 물을 운반하는 파이프가 개방되어 있는 것으로 풍부한 수원지가 있는 곳에서 적용 될 수 있음

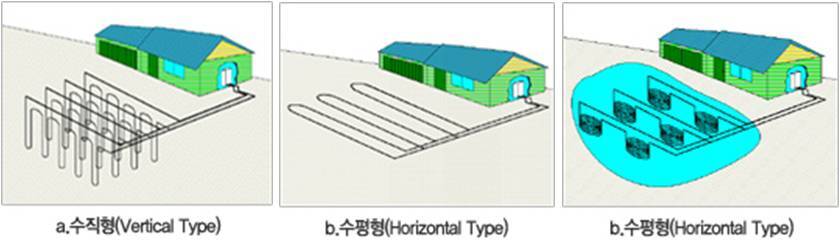

① 폐쇄형 지열원 열교환장치

<에너지 관리 공단 신재생에너지 센터 지열 에너지 부분>

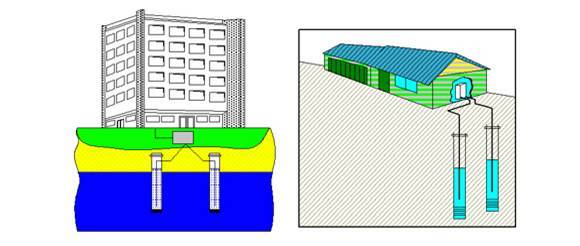

② 개방형 지열원 열교환장치(Standing Column Well)

<에너지 관리 공단 신재생에너지 센터 지열 에너지 부분>
