연료전지 시스템 구성도

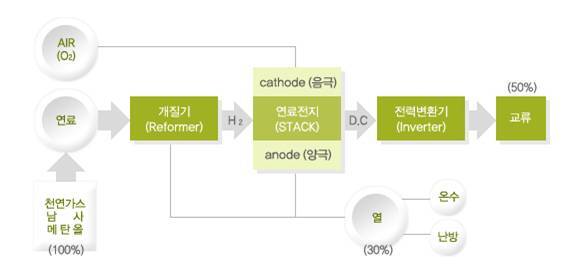

연료전지 발전 시스템 구성도



<에너지관리공단 신재생에너지센터 홈페이지 연료전지 부분>

화석연료에서 수소가 발생되어 공기중의 산소와 연료전지를 통해 반응, 30%의 열이 발생되고 온수와 난방에 이용됨. 전력변환장치를 통해 직류전기를 교류로 변환함.
① 개질기(Reformer)
화석연료(천연가스, 메탄올, 석유 등)로 부터 수소를 발생시키는 장치
시스템에 악영향을 주는 황(10ppb이하), 일산화탄소(10ppm이하) 제어 및 시스템 효율향상을 위한compact가 핵심기술
② 스택(Stack)
원하는 전기출력을 얻기 위해 단위전지를 수십장, 수백장 직렬로 쌓아 올린 본체
단위전지 제조, 단위전지 적층 및 밀봉, 수소공급과 열회수를 위한 분리판 설계•제작 등이 핵심기술
③ 전력변환기(Inverter)
연료전지에서 나오는 직류전기(DC)를 우리가 사용하는 교류(AC)로 변환시키는 장치
④ 주변보조기기(BOP: Balance of Plant)
연료, 공기, 열회수 등을 위한 펌프류, Blower, 센서 등을 말하며, 연료전지에 특성에 맞는 기술이 미비함
