석탄 액화.가스화

(1) 석탄(중질잔사유)가스화 원리
가스화 복합발전기술(IGCC:Integrated Gasification Combined Cycle)은 석탄, 중질잔사유 등의 저급원료를 고온•고압의 가스화기에서 수증기와 함께 한정된 산소로 불완전연소 및 가스화시켜 일산화탄소와 수소가 주성분인 합성가스를 만들어 정제공정을 거친 후 가스터빈 및 증기터빈등을 구동하여 발전하는 신기술
(2) 석탄액화 원리
고체 연료인 석탄을 휘발유 및 디젤유 등의 액체연료로 전환시키는 기술로 고온 고압의 상태에서 용매를 사용하여 전환시키는 직접액화 방식과, 석탄가스화 후 촉매상에서 액체연료로 전환시키는 간접액화 기술이 있음

(3) 특징 및 시스템 구성

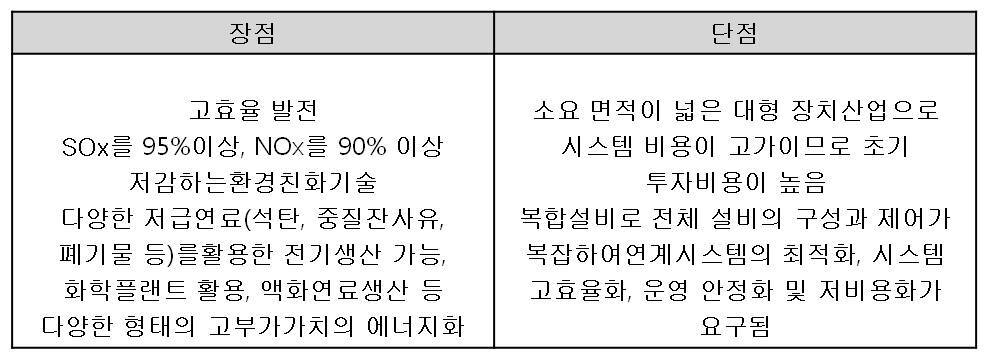

① 특징

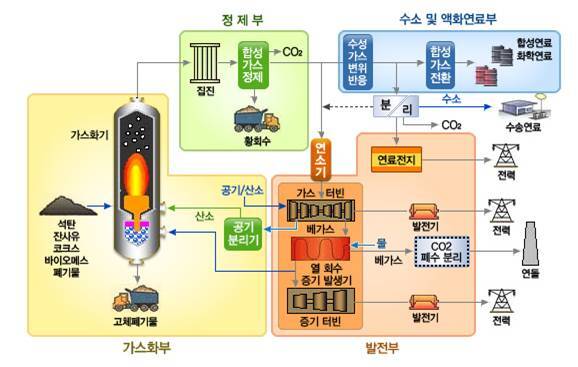

② 시스템 구성도
• 석탄이용기술은 가스화부, 가스정제부, 발전부 등 3가지 주요 Block과 활용 에너지의 다변화를 위해 추가되는 수소 및 액화연료부 등으로 구성됨



<에너지관리공단 신재생에너지센터 홈페이지 연료전지 부분>



가스화부:석탄,잔사유,코크스,바이오매스,폐기물을 가스화하고 고체폐기물을 배출함
정제부:합성가스를 정제하여 이산화탄소를 분리하고 황회수를 배출함.
발전부:연소기, 가스터빈, 베가스, 열회수증기발생기, 증기터빈시설, 연료전지가 있고 이산화탄소와 폐수를 분리함. 전력으로 이어짐.
수소 및 액화연료부:수성가스변위반응으로 합성가스를 전환, 합성연료와 화약연료를 생성함.
