석탄 액화 가스화 기술의 분류

① 석탄가스화기술
• 석탄을 고온•고압 상태의 가스화기에서 한정된 산소와 함께 불완전 연소시켜 CO와 H2가 주성분인 합성가스를 생성하는 기술로 전체 시스템 중 가장 중요한 부분으로 석탄 종류 및 반응조건에 따라 생성가스의 성분과 성질이 달라지며 건식가스화 기술과 습식가스화 기술이 있음



<에너지관리공단 신재생에너지센터 홈페이지 연료전지 부분>

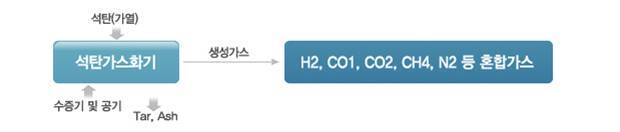

석탄가스화기에서 석탄을 가열하고 수증기와 공기가 반응하여 H2, CO1, CO2, CH4, N2 등 혼합가스가 생성됨. 이 과정에서 Tar와 Ash배출됨.

② 가스정제공정
• 생성된 합성가스를 고효율 청정발전 및 청정에너지에 사용할 수 있도록 오염가스와 분진(H2S, HCl, NH3 등) 등을 제거하는 기술



<에너지관리공단 신재생에너지센터 홈페이지 연료전지 부분>

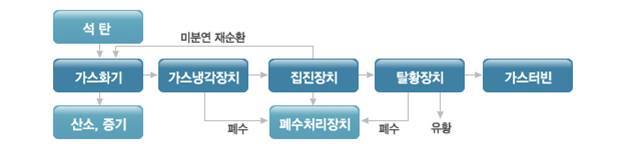

석탄, 집진장치에서 미분연 재순환되는 경우 가스화기를 통해 산소와 증기가 발생되거나 가스냉각장치로 이동되고 집진장치와 탈황장치를 차례로 거쳐 가스터빈으로 옮겨짐. 이러한 정제과정 중 배출되는 폐수와 유황은 폐수처리장치로 이동됨.

③ 가스터빈 복합발전 시스템(IGCC)
정제된 가스를 사용 1차로 가스터빈을 돌려 발전하고, 배기 가스열을 이용하여 보일러로 증기를 발생시켜 증기터빈을 돌려 발전하는 방식
④ 수소 및 액화연료 생산
연료전지의 원료로 사용할 수 있도록 합성가스로부터 수소를 분리하는 기술과 생성된 합성가스의 촉매 반응을 통해 액체연료인 합성석유를 생산하는 기술석탄가스의 특징
